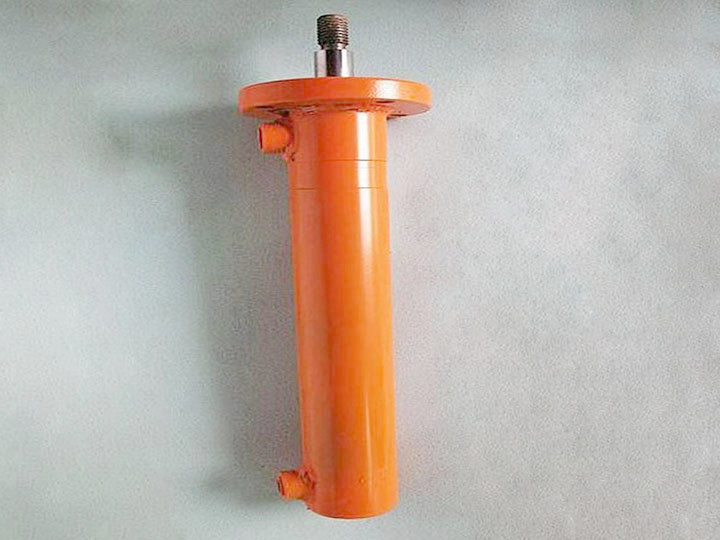

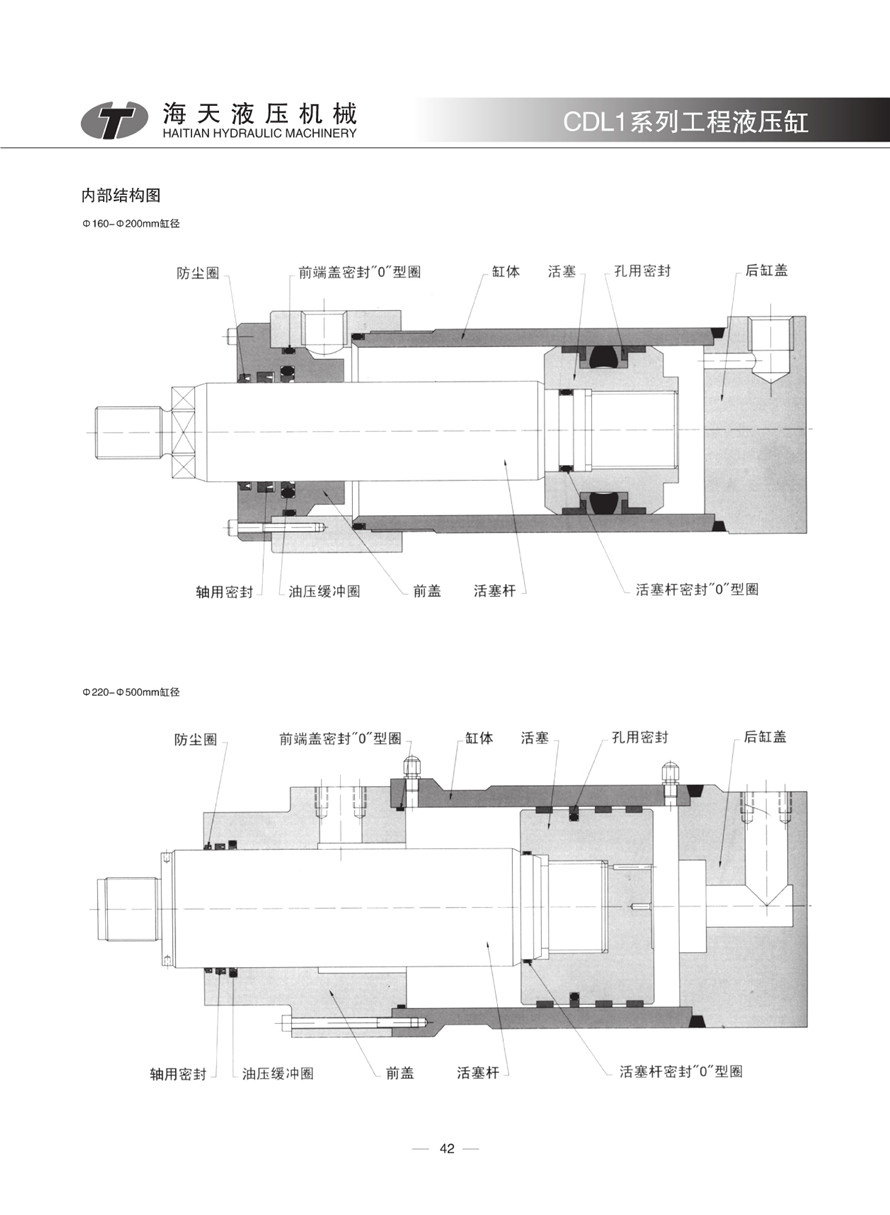

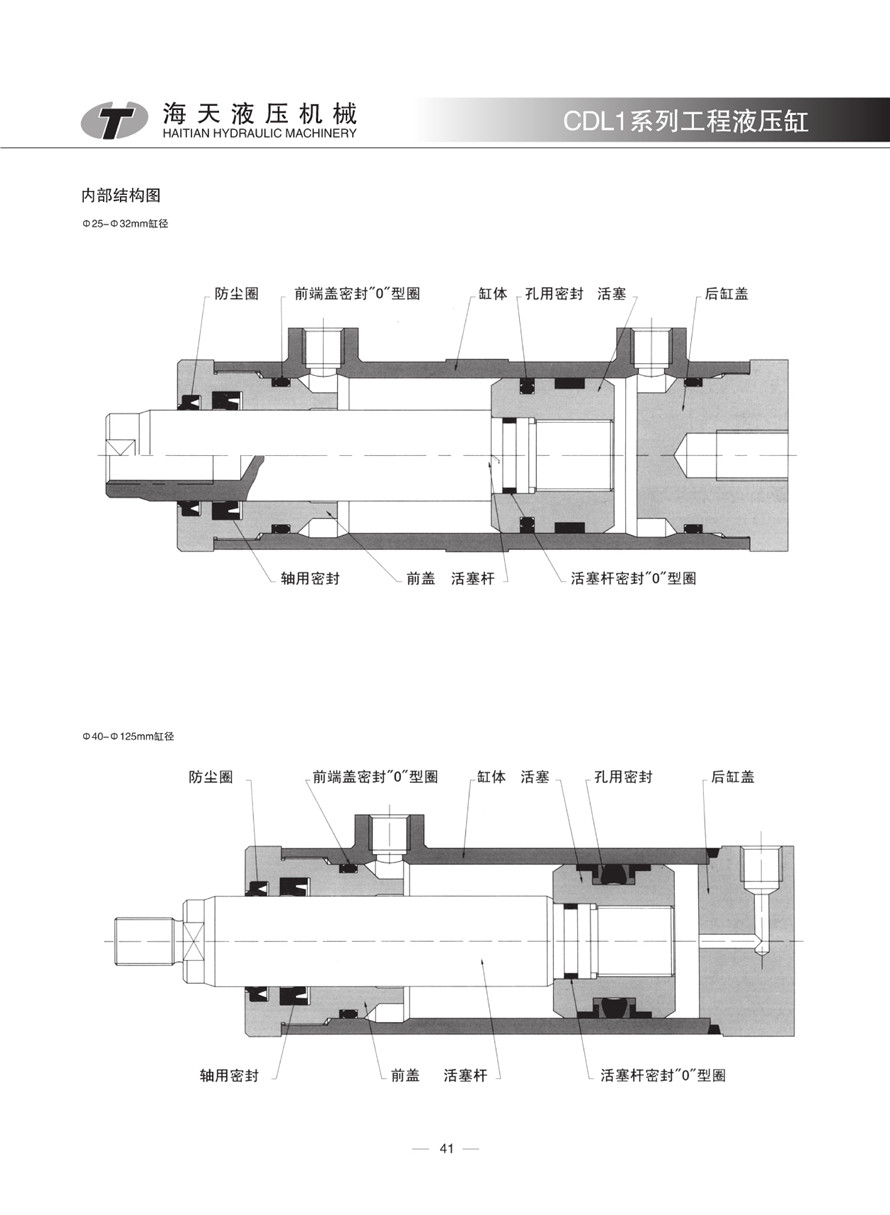

CDLI系列工程液壓缸是吸收力士樂技術專門研制的工程油缸，缸徑由中25至中500mm活塞桿徑中14至中250mm,行程長度更高至10m,公稱壓力為16MPa,更大工作壓力24MPa密封件全部采用Parker和Merkel|兩家德國公司產品，安裝長度短，工作可靠，裝拆方便易于維修，連接方式多樣，適用于工程機械、礦山、起重運輸、港口、冶金等各種行業。在CDLI系列工程液壓缸(缸徑40 ~ 500)的兩端極限位置.上，可設置抗高壓型電感式接近開關，裝置緊湊，安裝調整方便，省去運動機構.上設計和安裝極限開關的繁瑣環節，為設計和安裝調整提供極大的方便。在缸頭和缸底都為法蘭式固定的油缸上可配置內置式位移傳感器，使液壓缸可根據工況需要準確停位，充分發揮液壓缸的機械化、自動化功能，實現高速、的工業自動控制。

型號選擇

CD L1 M00 / 100 / 56 / 150 B 1X / B 1 C H U M W W

CD - 單桿液壓缸

L1 - 系列

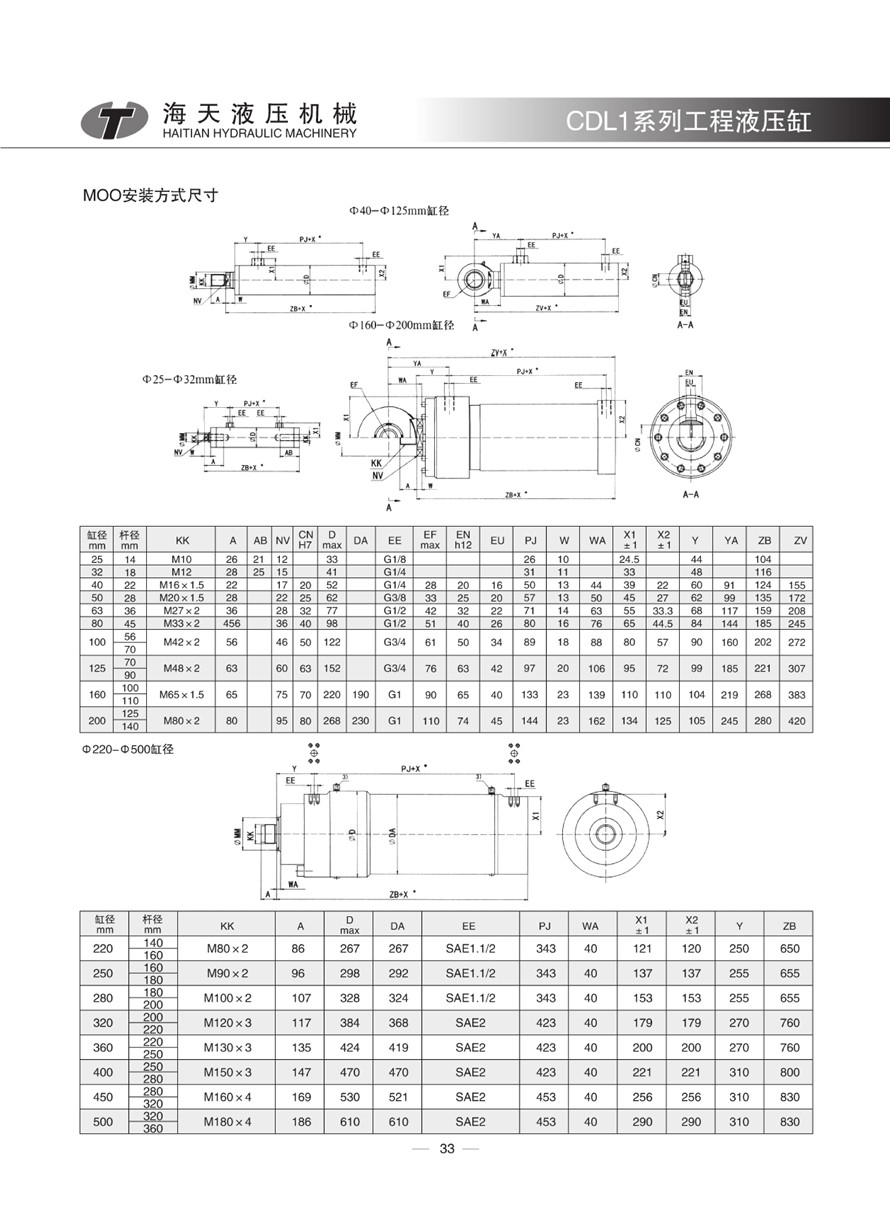

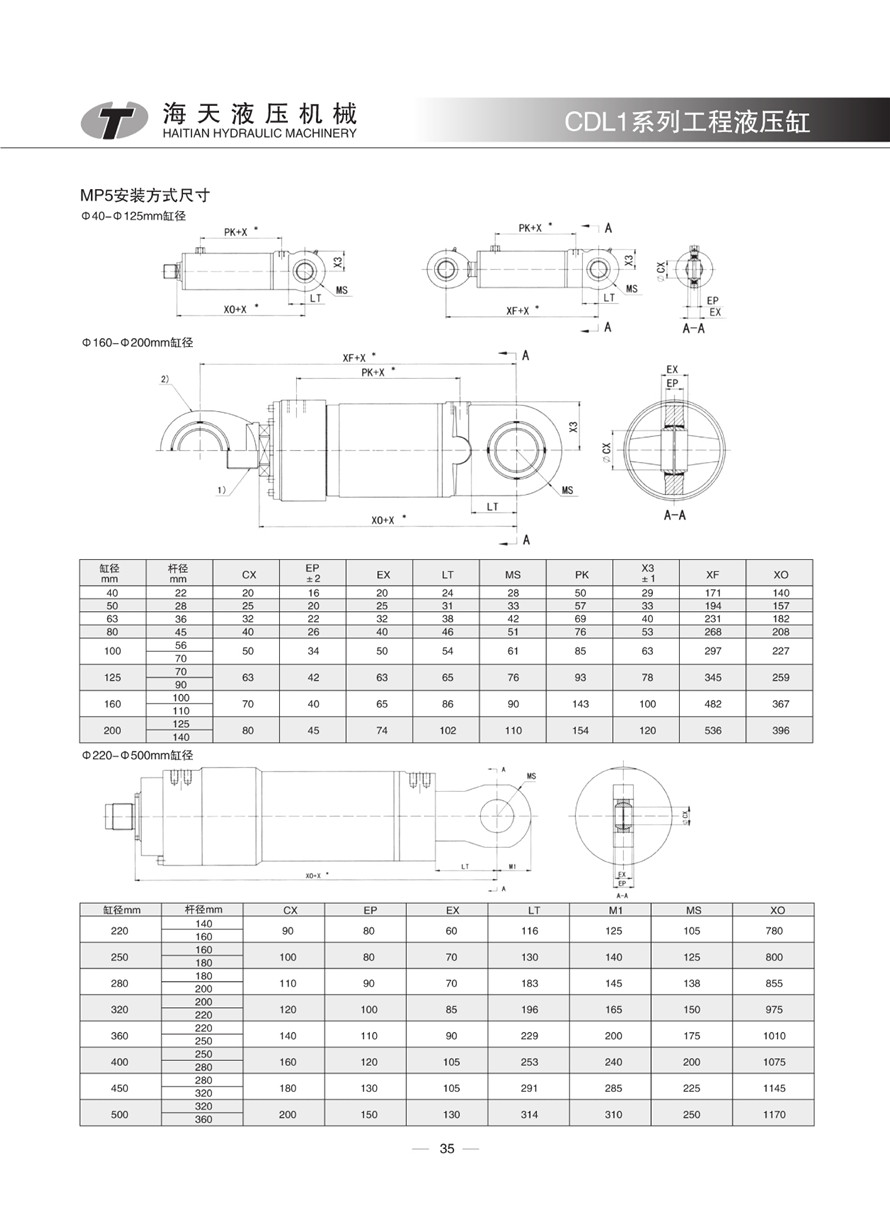

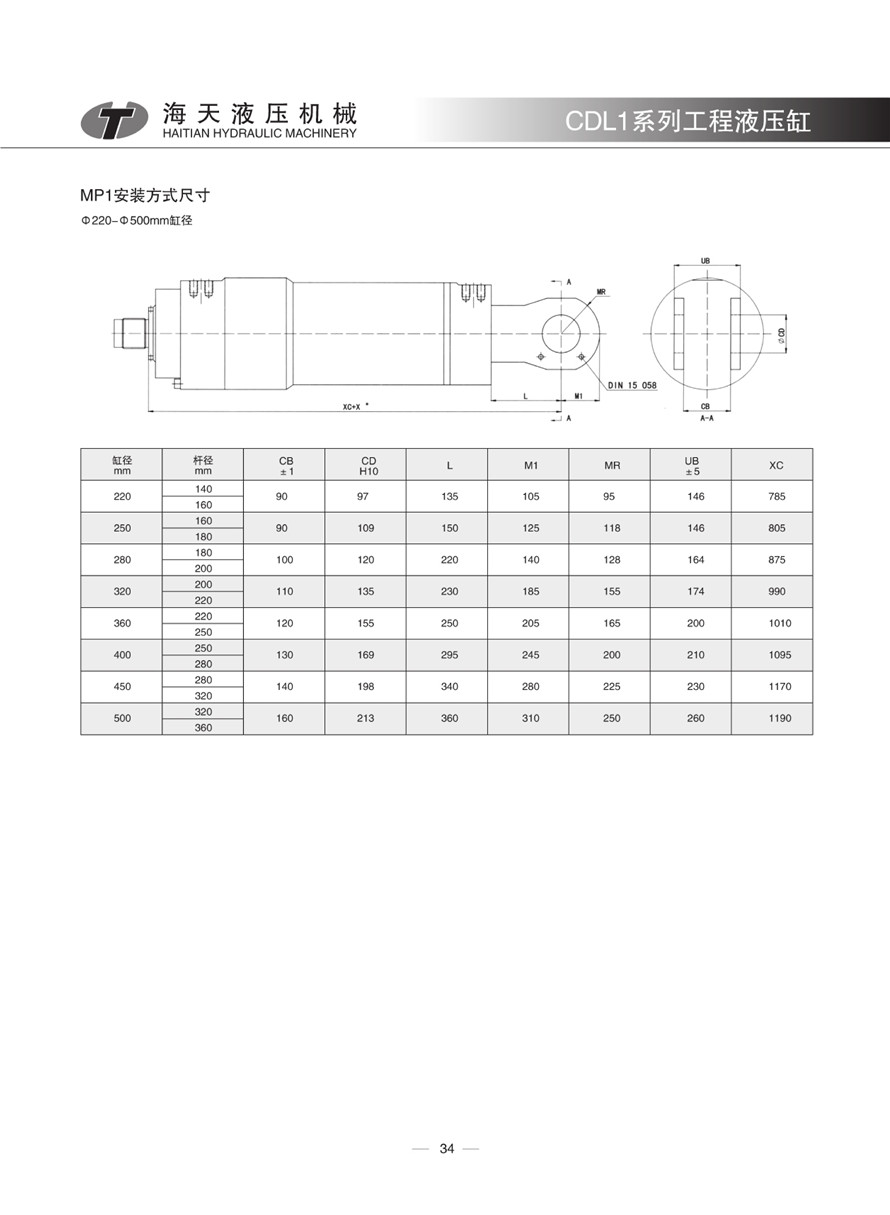

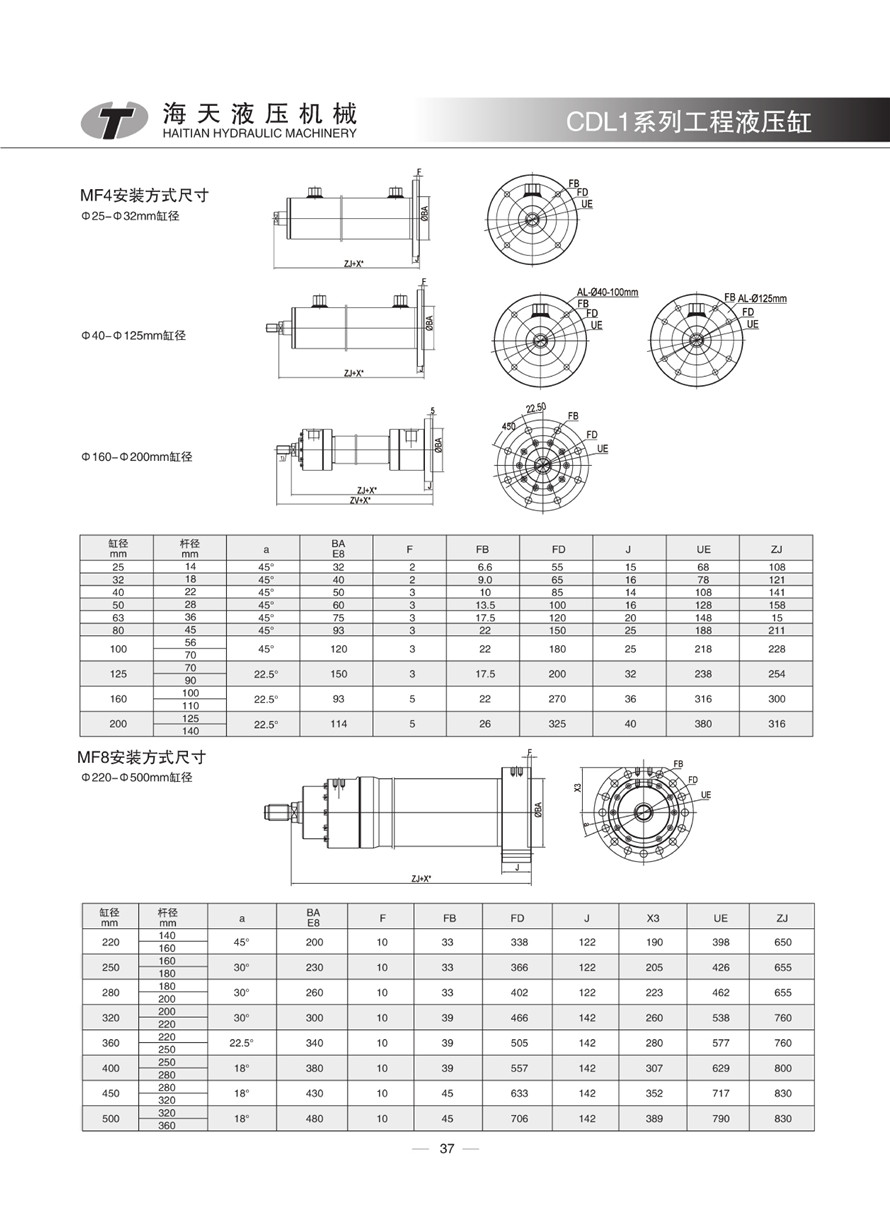

M00 - 安裝方式： M00=無安裝元件(1)； MP1=缸底叉形環(4) ； MP5=缸底鉸接吊環(2) (4)；

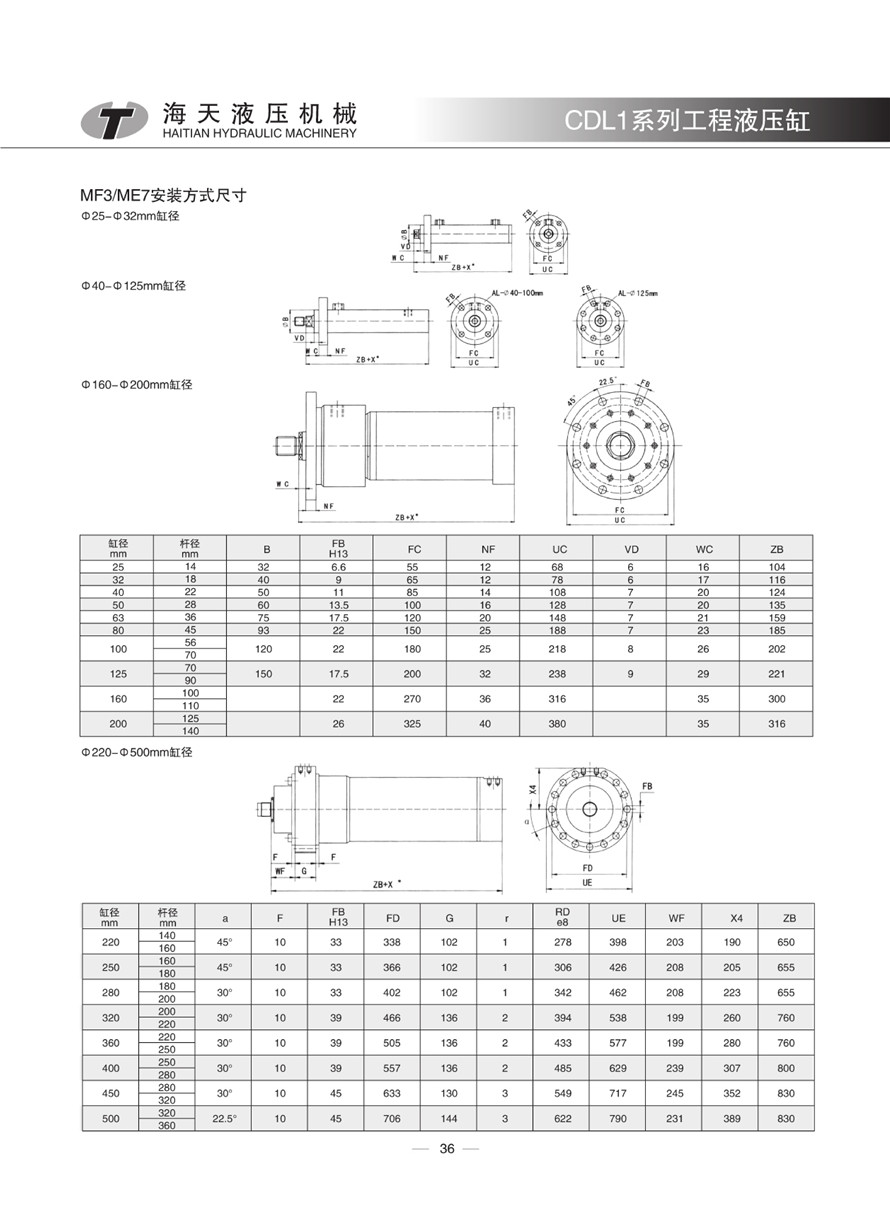

MF3=缸頭圓法蘭(3) ； ME7=缸頭圓法蘭(4) ； ME4=缸底圓法蘭(3)；

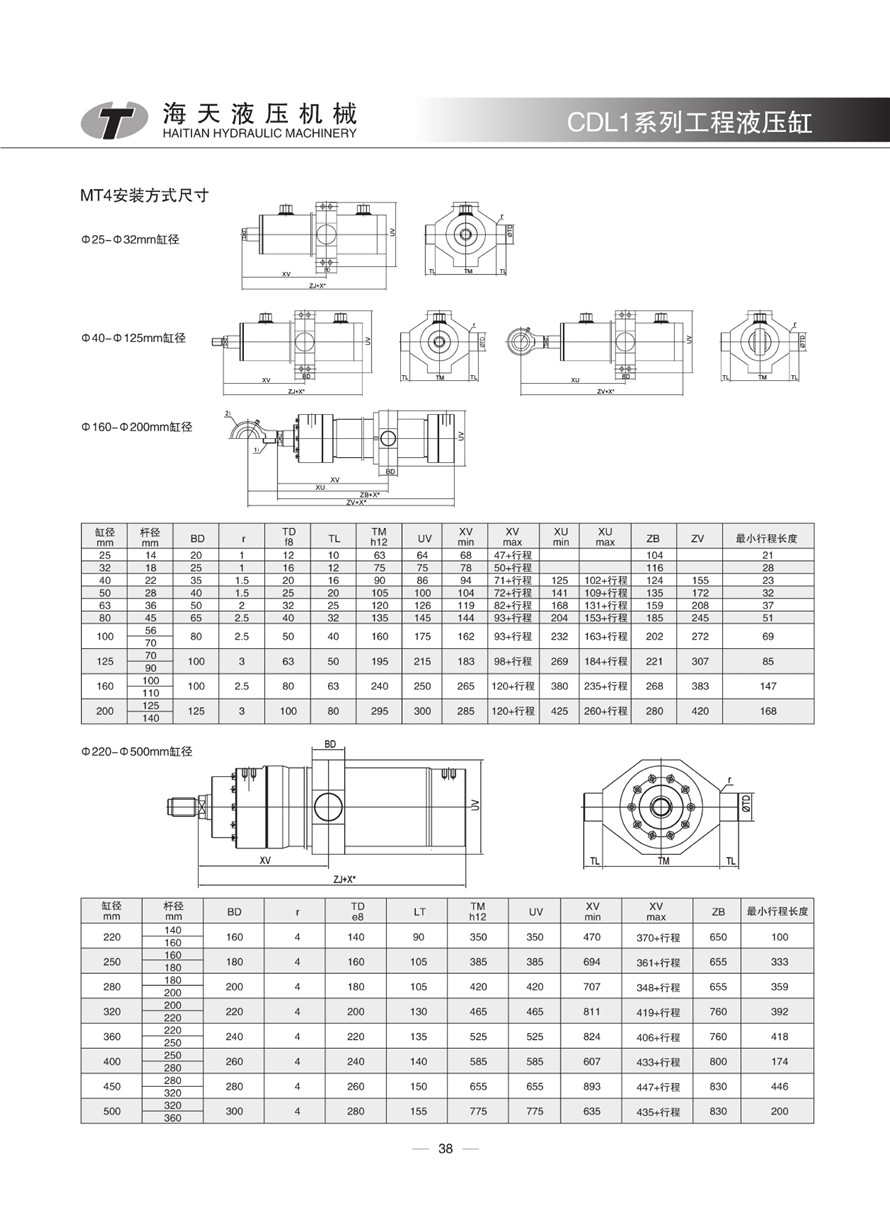

ME8=缸底圓法蘭(4) ； MT4=耳軸(5)

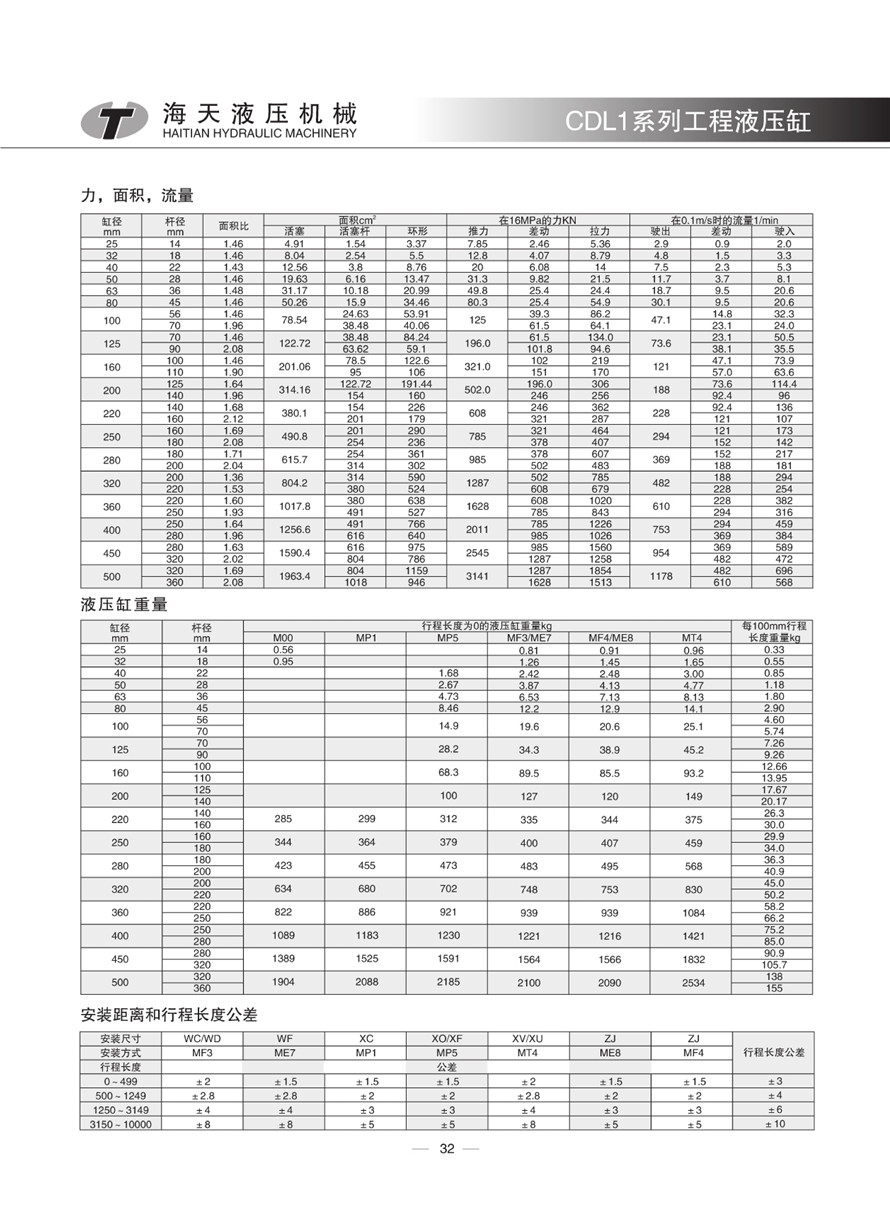

100 - 活塞直徑nlm

56 - 活塞桿直徑mm

150 - 行程長度mm

B -設計原理：A=缸頭和缸底都為法蘭式固定(4)； B=法蘭缸頭，焊接缸底(4)

C=擰入式缸頭和缸底(1)； D=擰入式缸頭，焊接缸底(2)

1X - 系列：10至19為安裝連接和接口尺寸不變

B - 連接油口：B=管螺紋； D=SAE法蘭連接

1 - 連接油口在缸頭和缸底上的位置(參見右下圖)

C - 活塞桿結構形式：C=鍍硬鉻； K=鍍鎳+鍍鉻(適 用于海上及強腐蝕環境)

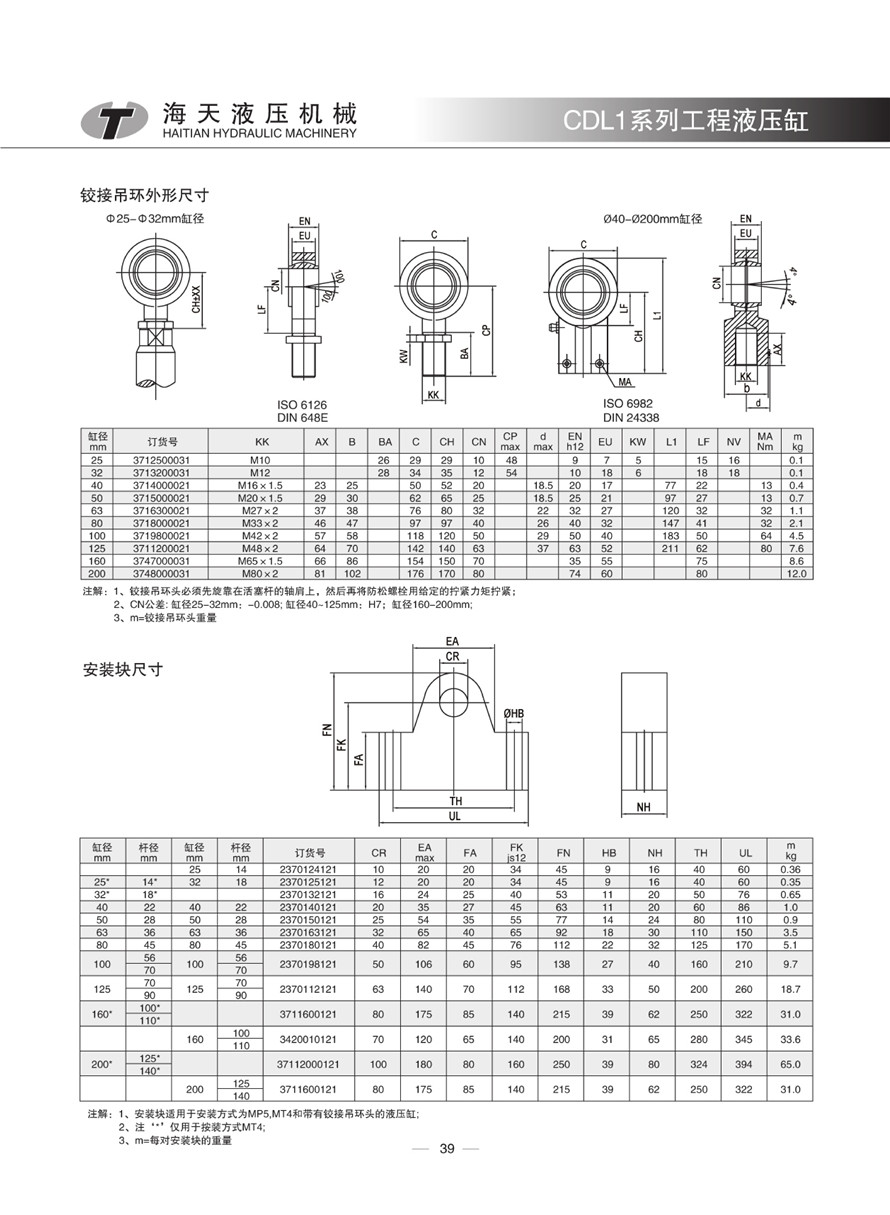

H - 活塞桿端頭：H=外螺紋； F=帶有鉸接吊環頭； L=帶有鉸接吊環頭CGA；R=帶有叉形吊環頭CCKH

U - 緩沖部位：D=兩端緩沖，自動調整式；K=缸底緩沖，自動調整式；S=缸頭緩沖， 自動調整式；U=無緩沖

M -密封形式：M=標準密封系統； T=低摩擦(4)； A=V型組合密封圈組(4)

W - 選項1：NJR=在缸頭端加接近開關；NJL=在缸蓋端加接近開關；NJ=在兩端加接近開關；

NTM=NT型數字量位移傳感器； NTF=NT型模 擬量位移傳感器； NDM=ND型數字量位移傳感器;

NDF=ND型模擬量位移傳感器； W=無選項

W - 選項2： Y=活塞桿延長以mm為單位用文字書寫； W=無選項

注解：

(1) = 僅限于活塞直徑中25至中32mm

(2) = 僅限于活塞直徑中40至中200mm

(3) = 僅限于活塞直徑中25至中200mm

(4) = 僅限于活塞直徑中220至中500mm

(5) = XV或XU耳軸位置必須用文字以mm為單位給出
